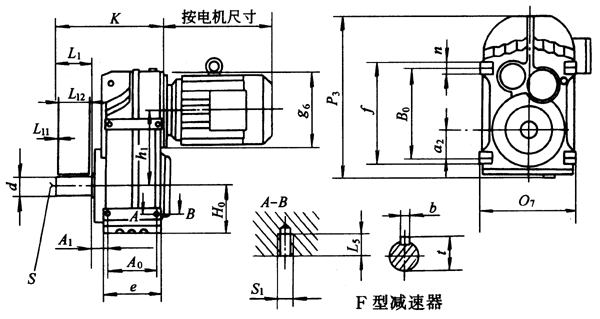

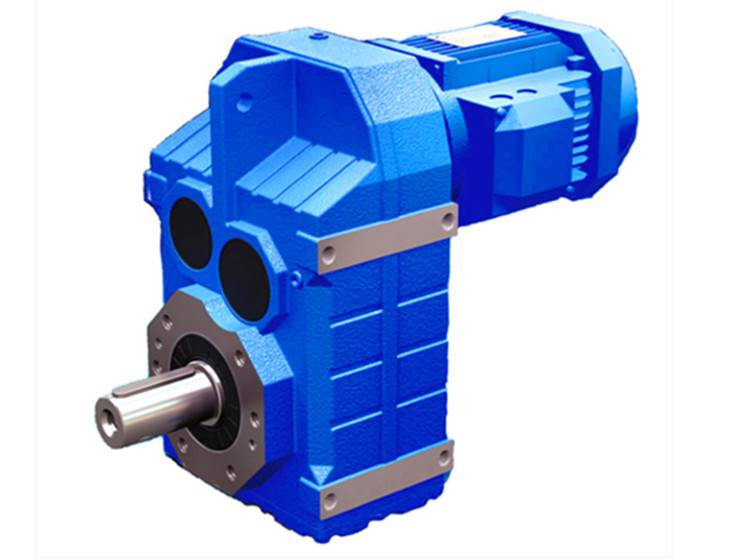

13901435976F系列平行轴斜齿轮减速机外形及安装尺寸
F型减速器主要尺寸 /mm
型号 | A0 | a2 B0 | e f | g6 | h1 A1 | L5 n | O7 P3 | S1 H0 | d | L1 | K | L11 | L12 | t | b | S |
F37 | 77 | 31 115 | 95 135 | 120 | 112 22.5 | 11 20 | 169 250 | M8 76 | 25k6 | 50 | 185 | 5 | 40 | 28 | 8 | M10 |
F47 | 93 | 43 145 | 109 165 | 120 | 128.1 31 | 15 20 | 180 272 | M10 77 | 30k6 | 60 | 225 | 3.5 | 50 | 33 | 8 | M10 |
F67 | 112 | 60 190 | 131 215 | 160 | 159.5 39 | 17 25 | 217 343 | M12 97 | 40k6 | 80 | 300 | 5 | 70 | 43 | 12 | M16 |
F77 | 140 | 70 240 | 165 275 | 210 | 200 37.5 | 26 35 | 279 426 | M16 121 | 50k6 | 100 | 350 | 10 | 80 | 53.5 | 14 | M16 |
F87 | 165 | 100 310 | 195 350 | 250 | 246.7 43 | 26 40 | 330 531 | M16 152 | 60m6 | 120 | 410 | 5 | 110 | 64 | 18 | M20 |
F97 | 205 | 120 350 | 240 400 | 300 | 285 51.5 | 28 50 | 400 623 | M20 178 | 70m6 | 140 | 490 | 7.5 | 125 | 74.5 | 20 | M20 |
F107 | 220 | 125 400 | 260 460 | 350 | 332.4 73.5 | 36 60 | 450 717 | M24 200 | 90m6 | 170 | 570 | 5 | 160 | 95 | 25 | M24 |
F127 | 270 | 142 450 | 316 520 | 450 | 382.6 83 | 45 70 | 530 856 | M30 236 | 110m6 |
![]() |
